橋梁安全監測系統

    建設橋梁安全監測與診斷系統，為實現對橋梁安全運行全生命周期的監測和管理系統，實時監測和跟蹤材料、環境、載荷等對橋梁結構性能的影響，及時查明結構現存缺陷與質量衰變，并評估分析其在所處環境條件下的可能發展勢態及其對結構安全運營造成的可能潛在威脅，為養護需求、養護措施等決策提供科學依據，達到運用有限的養護資金獲得最佳養護效果，提供了關鍵、及時的數據，是確保橋梁結構安全運營的核心設備。

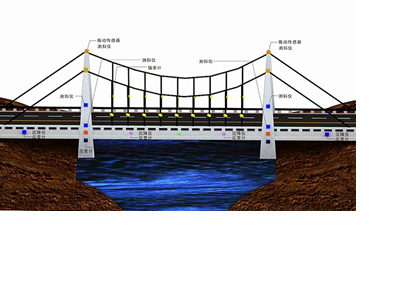

    橋梁安全監測的內容主要是應力應變、撓度、振動等能夠反映橋梁的靜、動態結構響應的參數，以及橋梁的外部環境因子。通過視頻信息、移動目標分析、結構安全參數、環境參數、外部系統信息的采集、接入、處理等，實現橋梁健康診斷、超載車輛識別、橋梁事故早期預警等功能。

    橋梁安全監測系統采用了光纖傳感器做為前端，后續的光放大器、解調器，把信號從光信號中分類出來，送到AD轉換器做數字化，由軟件分析得出橋梁應力應變、撓度、振動等安全數據。

北京科爾特測控所給總體設計者提供了2片SFPCI-6123卡，兩卡之間實現硬件同步，20路高速同步采集AD數據，實時同步獲取多路橋梁數據，系統采集精度上達到了國內領先水平。根據客戶需要，將一部分?jǐn)?shù)據處理任務設計到卡上的FPGA中，在前端做數據預處理，大大減少上傳數據量，有效提高了系統響應速度。顯現了北京科爾特興業測控技術研究所為客戶定制FPGA服務的能力。和對客戶開放卡上FPGA的產品設計理念。

系統采用光纖通訊，徹底排除了不良?xì)夂驅o線傳輸?shù)挠绊懀浜檄h(huán)境、氣象、視頻采集參數，對大橋全天候安全監測、正常運行提供了技術保障。系統整體給客戶體驗良好，為替換進口設備建立信心。

SFPCI-6123主要參數：

= 10通道同步模擬量輸入AD；

= AD轉換分辨率：12位；

= AD同步轉換系統最高通過率：10M字，每通道1M字；

= AD數據存儲深度（FIFO）：16K字；

= 多種AD觸發方式；

= 自動通道掃描；

= 系統綜合誤差：≤±2LSB；

= 1通道 14位高速DA;

= 能為用戶在卡上FPGA內定制算法，協助用戶解決數據實時傳輸和處理的難題。
