汽車模擬駕駛器解決方案

隨著家用轎車走進尋常百姓家，學車熱也席卷全國，駕校為了降低運營成本，采用了汽車模擬駕駛器。一般以班級教學方式進行，由一個老師在控制臺控制一臺電腦，通過網線鏈接教室內20-30臺模擬駕駛器，采集學員的學車信息，學員按標準流程操作模擬駕駛器：點火、起步、遵守交通規范在模擬道路上行駛，停車、回庫等的各種操作。操作正確性、安全規范和違章等信息及時匯總到控制臺，老師根據匯總信息，導入評分系統，得出學員學習成長情況，判定學員否達到上實車練習的程度。實現減少教練上車教學時間，節約教練人數，減少車輛磨損、汽油消耗、新學員對車輛的意外損壞等效果。

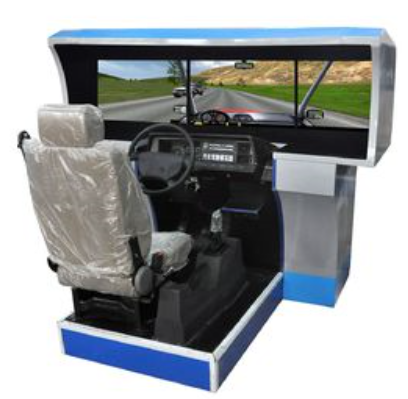

實際汽車模擬駕駛器由電腦、數據采集卡、顯示屏、顯示卡、汽車儀表盤、手剎桿、腳剎、油門、離合器踏板、方向盤、電源、座椅的模擬駕駛器、模擬駕駛軟件等組成。見下圖

電器硬件配置：顯示器、電腦、AD卡、霍爾傳感器。模擬量采集方向盤轉動角度、手剎、腳剎、油門、離合器，數字量采集各車門、前大燈、倒車燈、剎車燈、轉向燈、點火鑰匙、油箱液位、水溫、安全帶等、模擬輸出控制發動機轉速表、速度表。

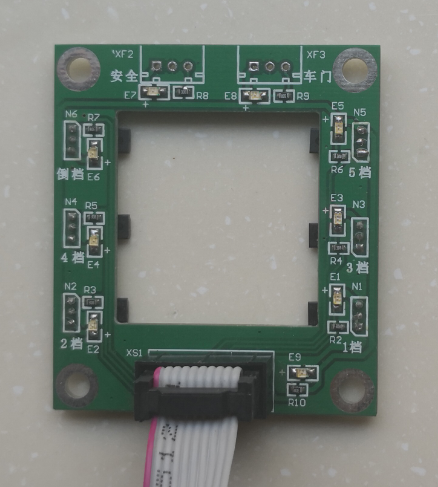

6個開關量霍爾傳感器采集6擋位數據

通過前端傳感器把模擬量或開關量信息轉變成0-5V電壓變化，送給我公司研發的SFPCI-6023多功能AD卡采集數據，參考模擬量、開關量輸入信號條件，控制DA，實現儀表盤控制，軟件對駕駛環境建模，生成駕駛場景的圖像信號、聲音信號、顛簸信號，使駕駛者有身臨其境的駕駛感。

6023采集卡所組成的汽車模擬駕駛器，多年暢銷全國和東南亞、中亞各國，得到用戶廣泛好評。

SFPCI-6023主要技術參數

模入部分（以下簡稱A/D）

= A/D通道數：單端32路； = A/D信號范圍： 0V～5V；0V～10V； -5V～+5V；
= 輸入阻抗：≥ 10MΩ = A/D轉換分辨率：12位 = A/D觸發方式：程序觸發 = A/D通訊方式：程序查詢； = A/D轉換非線性誤差：±2LSB

模出部分（以下簡稱D/A）

= D/A通道數：2路

= D/A范圍： 0～10V；－10V～＋10V；

= D/A轉換分辨率：12位

數字量輸入輸出部分（以下簡稱 DI /DO）

= DI：16路； DO：16路；
